Последовательность монтажа вышки туры ВСП-250-0.7 в фотографиях
На параллельно установленные на расстоянии 74 сантиметра друг от друга балки базы (черного цвета) через объемную диагональ (красного цвета) устанавливается первый ряд лестниц секций (желтого цвета). Флажковые замки должны быть ориентированы друг на друга.
Рамы сверху соединяются гантелями секции (синего цвета), причем флажковые замки гантелей смотрят друг на друга. После этого балки базы, лестницы секции и гантели соединяются стяжками (красного цвета) как показано на фотографии.
Эта операция повторяется необходимое количество раз для достижения необходимой высоты вышки туры. В данном случае мы ограничились одной секцией. Настил укладывается на верхние перекладины последнего ряда лестниц секции.
После того как необходимая высота вышки туры достигнута приступают к монтажу ограждения. Лестницы ограждения (красного цвета) устанавливаются на последний ряд лестниц секции как показано на фотографии.
Лестницы ограждения соединяются гантелями ограждения (красного цвета).
Лестницы ограждения, гантели ограждения и гантели секции соединяются стяжками и перекладинами ограждения (красного цвета).
На этом сборка вышки туры общей высотой 2.7 метра закончена.

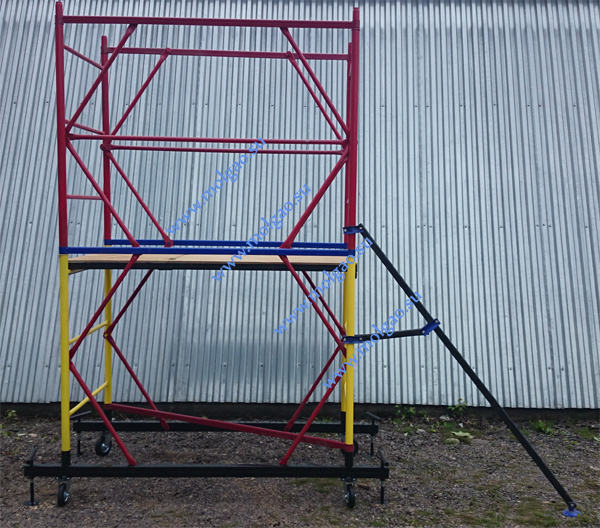

Самые высокие туры, с четырех сторон подпираются стабилизаторами. На фотографии для примера мы ограничились демонстрацией одного стабилизатора - остальные 3 устанавливаются аналогичным образом.
